Le transformateur d’isolement permet d’alimenter en basse tension des équipements dont la masse de référence est raccordée à un potentiel haute tension qui peut atteindre plusieurs centaines de kilovolts.
Dans l’utilisation de tubes électroniques, par exemple, il alimente le chauffage du filament qui produit l’émission d’électrons.
Dans un accélérateur il peut alimenter diverses sources de puissance nécessaires aux équipements situés sur la plateforme haute tension.
En fonction de la tension de service et de la puissance requise, le système d’isolement peut être l’air (AN), la résine coulée (SN) ou l’huile (ON). Le SF6 est maintenant évité car il est connu comme un des plus puissants gaz à effet de serre.

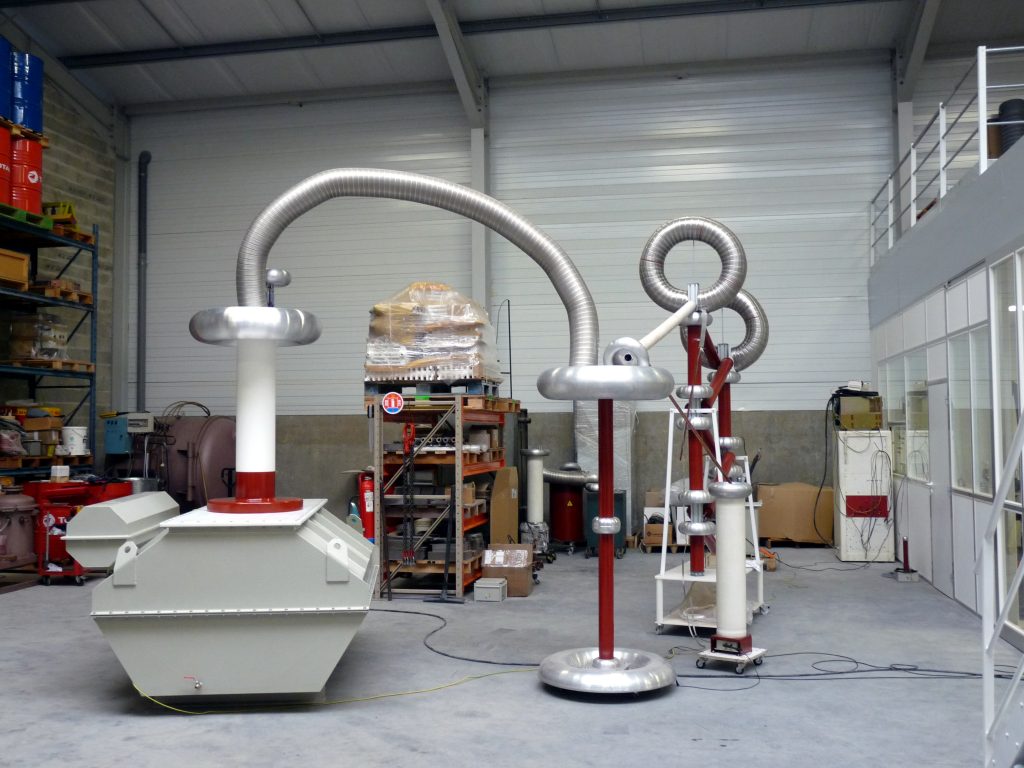

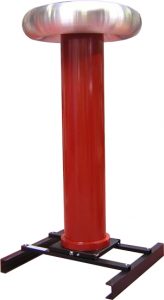

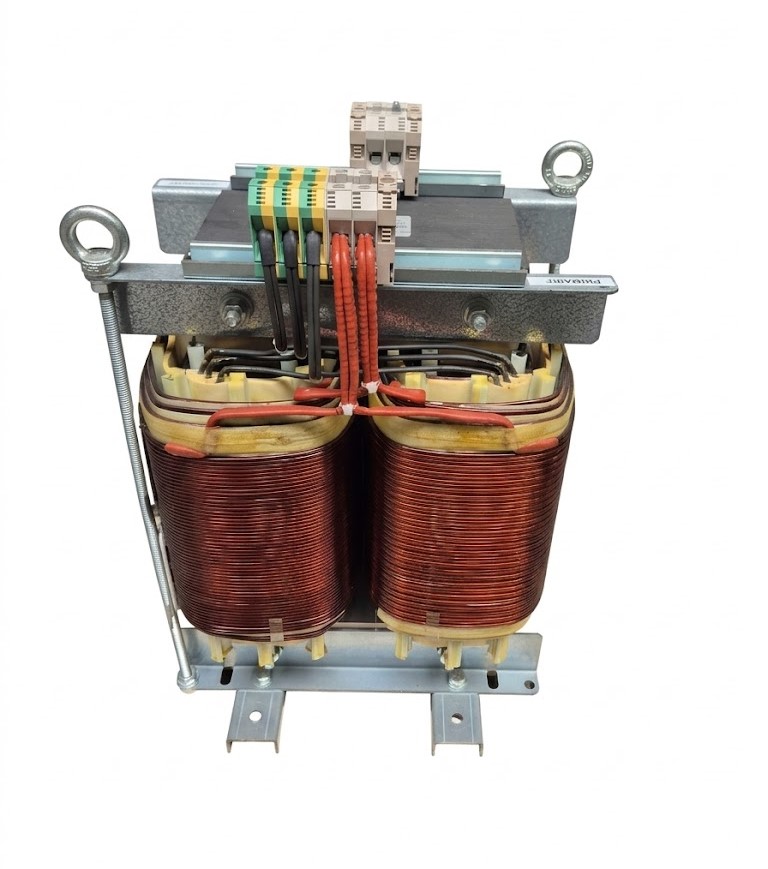

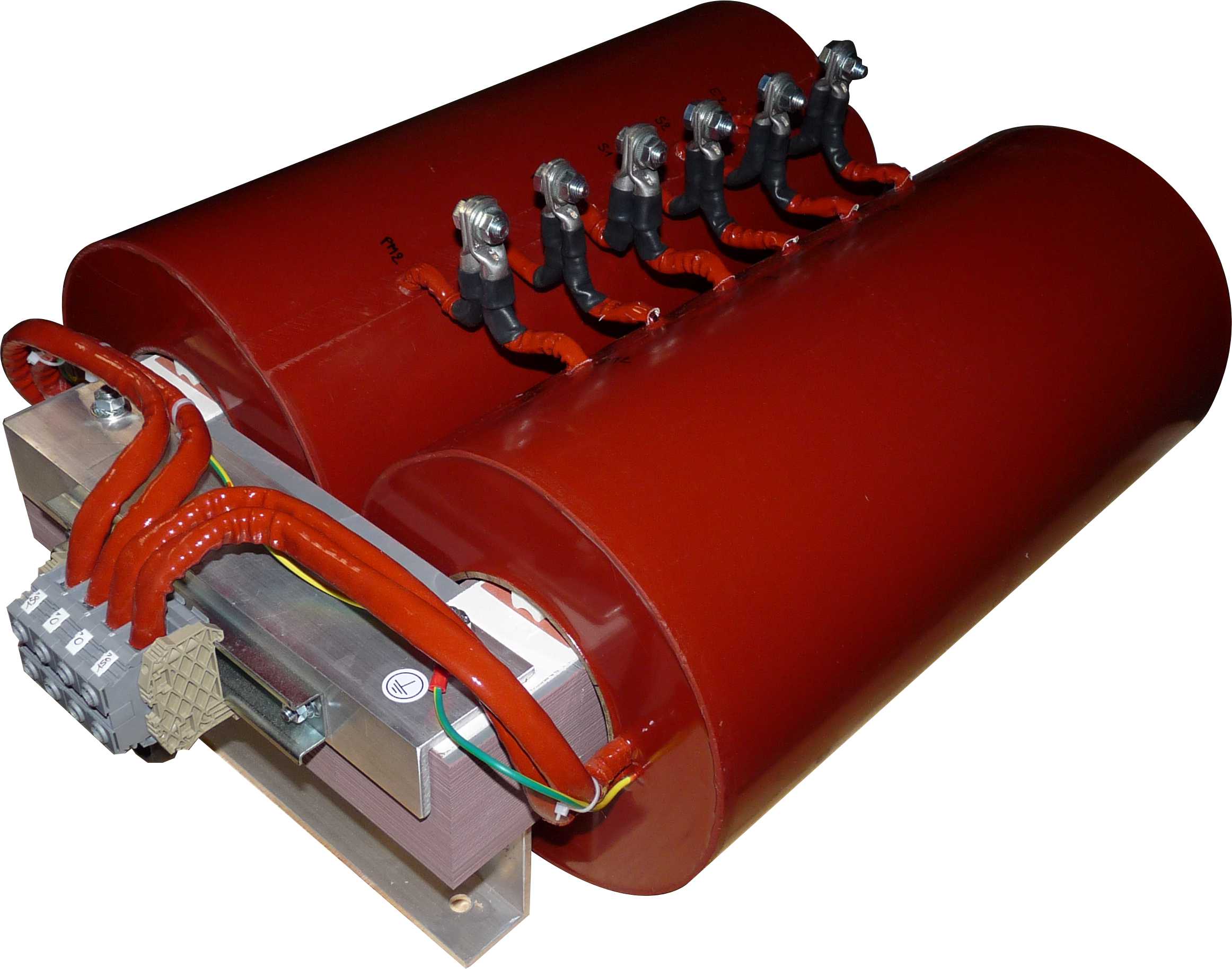

Galerie Photos Transformateur d'Isolement Haute Tension
- Physique des hautes énergies, accélérateurs de particules, sources d’ions
- Radiologie, émetteurs radio, radar
- Soudure sous vide, canon à électrons
- Primaire (ex. 230V 50Hz Monophasé)
- Secondaire (ex. 230V 2kVA en régime permanent)
- Isolement (ex. +60kV DC non pulsé)
- Conditions de service (ex. huile minérale +10 à +70°C)
