Plateforme Haute Tension

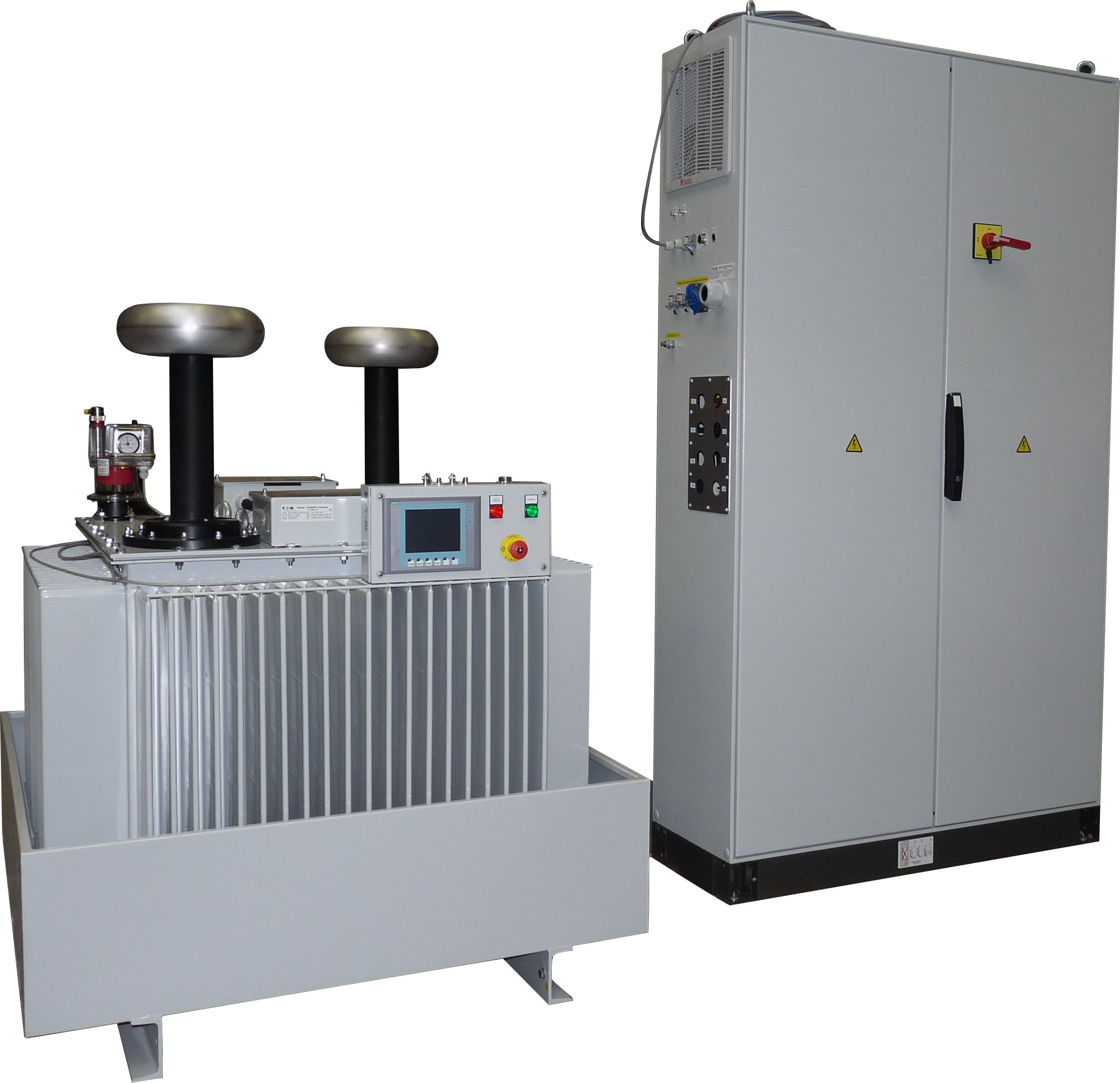

Source haute tension à point milieu 150kV 1A – 75kV 2A.
Installée dans une plateforme haute tension, cette alimentation permet de réaliser des essais et mesures sur éléments capacitifs de bobinages de machines tournantes selon la norme CEI 60034.
Pour minimiser la consommation d’énergie et réduire le coût de l’équipement, elle intègre une compensation automatique de puissance réactive et un couplage série / parallèle.
Exempte de décharges partielles, cette source haute tension programmable peut être employée en contrôle de production des câbles moyenne tension.
La cuve du transformateur, isolée de la terre, permet des mesures de tangente Delta dans les modes UST(ungrounded specimen test), GST(grounded specimen test), GST-g(grounded specimen test with guard).
Normes
CEI 60060-1
Essais diélectriques, essais de claquage et essais d’endurance de longue durée (Technique des essais haute tension).
EN 60034-18-32
Machines électriques tournantes – Partie 18-32 : évaluation fonctionnelle des systèmes d’isolation – Procédures d’essai pour enroulements préformés – Évaluation par endurance électrique
CEI 60034-27-1 VDE 0530-27-1
Mesures à l’arrêt des décharges partielles effectuées sur le système d’isolation des enroulements statoriques des machines électriques tournantes
NF EN 60034-27-3
Machines électriques tournantes – Partie 27-3 : mesure du facteur de dissipation diélectrique sur le système d’isolation des enroulements statoriques des machines électriques tournantes (Mesures de Tangente Delta (Tgδ)
CEI 60270
Techniques des essais à haute tension – Mesures des décharges partielles
EN 60505
Évaluation et qualification des systèmes d’isolation électrique
NF EN 60660
Isolateurs – Essais de support isolants d’intérieur en matière organique destinés à des installations de tension nominale supérieure à 1 kV jusqu’à 300 kV non compris
